概述：
• 全铝机箱，结构可靠，符合 EMC 标准

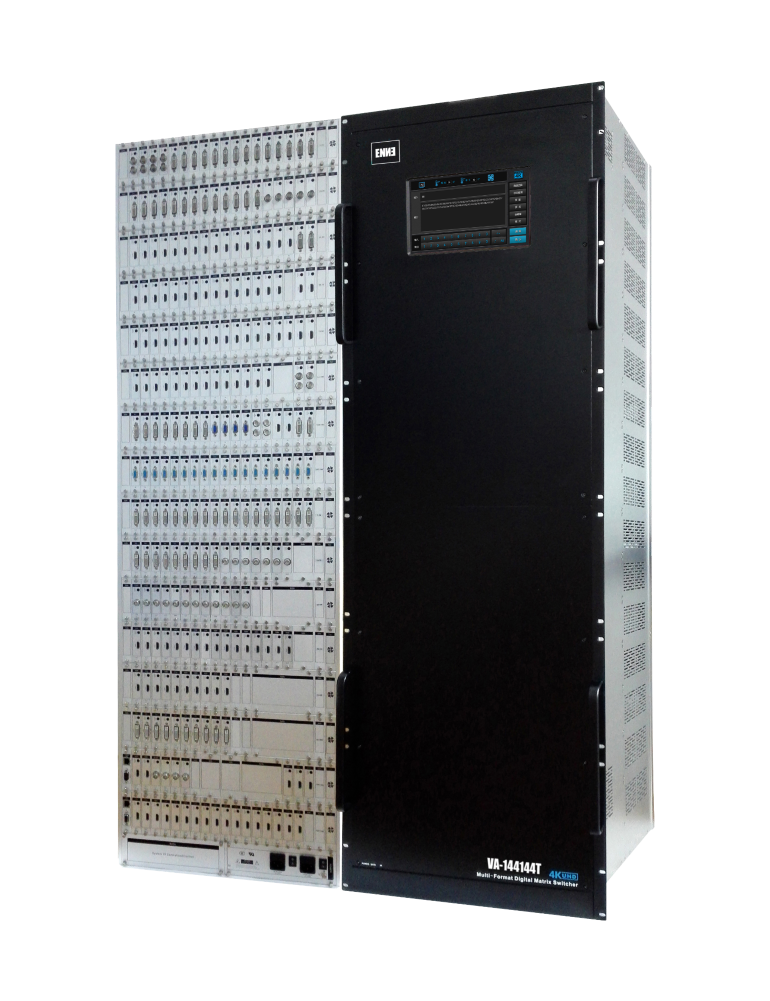

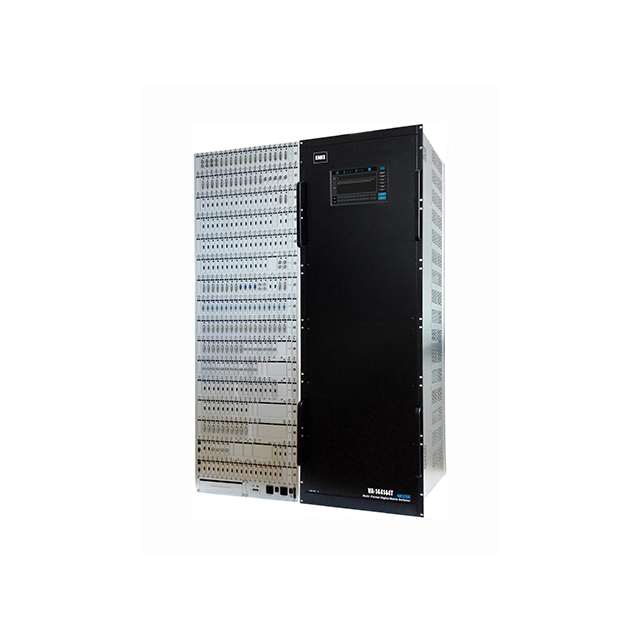

• 144 x 144视频矩阵，全模块化设计，维护快捷、简便
• 单通道设计，配置灵活
• 专业散热风道设计，确保整机长期稳定运行
• 大冗余电源，确保电源供应满足设备运行需求
• 采用电讯级核心数字交换芯片，具有超强抗干扰能力
• 高速并行总线交换技术 , 交换速率高达12.8Gbps，保证图像信号的无损输出
• 高速率浮点运算技术，提高设备的切换速度，实现快速切换
• RGB444 功能,倍频倍线功能
• 输入端过电压保护，降低设备损坏概率
• 设备运行监控报警系统，支持设备温度、散热模块工作状态的 监测
• 配备10寸真彩触摸控制屏，即可用于交互控制还可作信号监视 器使用
• 支持音频加嵌和解嵌
• 支持POD供电（HDBaseT）
• 支持输入输出模块的分辨率选择（具备此功能的输入输出卡）
• 具备掉电状态自动存储保护、开机自动恢复记忆功能
• 涵盖所有信号接口 : DVI、HDMI、HDBaseT、VGA、SD‐SDI /
HD‐SDI / 3G‐SDI、Fiber、Y'PbPr、CVBS
• 提供多种管理方式：面板触摸控制管理、TCP/IP 控制管理、 RS232控制管理
• 支持内嵌中央控制模块 , 实现无线一键智能化集中控制
规格参数：
输入通道数量 :
144
输出通道数量 :
144
速率信号交换 :
12.8Gbps
通道间隔离度 :
>65dB
最大传播延时 :
5ns﴾±1ns﴿
切换速度 :
≤100ns
输入信号 :
DVI、HDMI、HDBaseT、VGA、SD‐SDI / HD‐SDI / 3G‐SDI、Fiber、Y'PbPr、CVBS
输出信号 :
DVI、HDMI、HDBaseT、VGA、SD‐SDI / HD‐SDI / 3G‐SDI、Fiber、Y'PbPr、CVBS
控制方式（一） :
触屏控制
控制方式（二） :
RS‐232串口控制 数据位 : 8位
控制接口：DB9针母型接口 停止位 : 1位，无奇偶校验位
波特率：9600 串行控制口结构：2=TX，3=RX，5=GND
控制方式（三） :
TCP/IP网络控制
控制接口：RJ45接口
网络控制协议：UDP;TCP/IP
工作温度/湿度: ‐10°C ~ +50°C，10% ~
90%，非冷凝状态
存储湿度/湿度 : ‐40°C ~ +60°C，10% ~
90%，非冷凝状态
电源 :
100VAC ~ 240VAC, 50/60 Hz,1600W 双电源
外壳类型 :
铝型材
外壳尺寸 :
1470 x 482 x 425mm
产品重量 :
63 Kg﴾ 不含选配卡 ﴿
